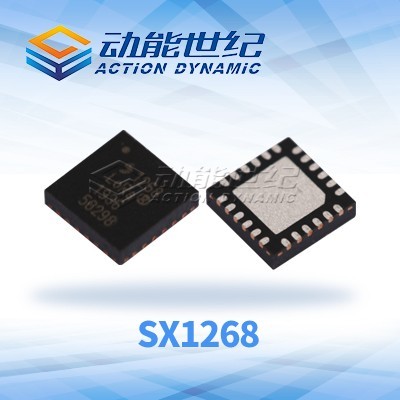

1、产品简述

SX1268是Semtech公司最新推出的一款远距离、低功耗的sub-GHz无线收发器，支持的工作频段涵盖了150–960MHz。SX1268提供了两种调试方式， LoRa以及传统的(G)FSK，是一款高性能物联网无线收发器，其特殊的LoRa调制方式可在一定程度上增加了通信距离。

SX1268集成了低噪声放大器(LNA)，LoRa调制下，最高接收灵敏度可达-148dBm，同时还集成了功率放大器(PA)，其发射功率最大可达+22dBm。SX1268的配电系统具备了两种方式，低压差稳压器(LDO)以及高效率降压DC-DC转换器，采用DC-DC配电方式的前提下，其接收电流最低可达4.2mA，真正意义上实现了低功耗。最后SX1268集成的数字接口通过SPI和外界进行数据交互。

2.应用环境

通过上述可知，SX1268具备远距离以及低功耗等多种特点，可以广泛应用到多种环境。

-智能仪表；

-物流及供应链；

-智能建筑及家居；

-智慧城市；

-资产追踪；

-城市路灯；

-医疗保健产品；

-农业、停车场传感器等。

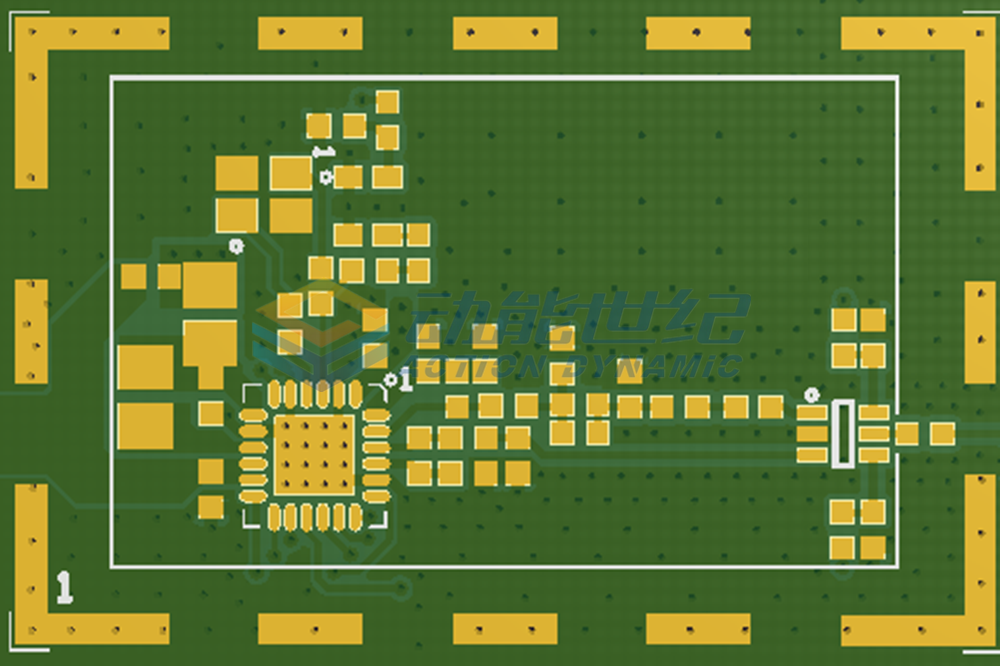

3.PCB布图

LoRa技术的新功能包括：

? 接收模式的功耗降低了50%

? 覆盖范围扩大了20%

? +22 dBm发送功耗

? 大小缩减了45%：4mm x 4mm

? 全球连续频率覆盖：150-960MHz

? 带有命令实现的简化用户接口

? 为支持密集网络推出的全新SF5扩频因子

? 协议兼容现有已部署LoRaWAN网络
