CMT2300A是一款超低功耗，高性能，适用于各种140至1020 MHz无线应用的00K,(G)FSK射频收发器。它是CMOSTEK NextGenRFTM射频产品线的-部分,这条产品线包含完整的发射器，接收器和收发器。CMT2300A 的高集成度，简化了系统设计中所需的外围物料。高达+20 dBm及-121dBm的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式，使得它可以灵活的满足各种应用对不同数据包格式及编解码的需求。另外,CMT2300A还支持64-bytex/Rx FIFO,丰富的GPIO及中断配置，Duty-Cycle 运行模式，信道侦听，高精度RSSI,低电压检测，上电复位， 低频时钟输出，手动快速跳频，静噪输出等功能，使得应用设计更加灵活，实现产品差异化设计。CMT2300A工作于1.8V至3.6V。当达到-121dBm灵敏度的时候仅消耗8.5mA电流，超低功耗接收模式可以进-步降低芯片的接收功耗;以13dBm输出是仅消耗23 mA发射电流。

                      01工作参数

频率范围: 127至1020MHz                      睡眠电流

调制解调方式: 00K, (G)FSK和(G)MSK                 300 nA, DutyCycle = OFF

数据率: 0.5至300 kbps                       800 nA, DutyCycle= ON

灵敏度: -121 dBm 2.0kbps, F RF = 433.92 MHz;                 3-wire SPI接口

-111 dBm 50kbps, F RF = 433.92 MHz                 支持直通及包模式

电压范围: 1.8至3.6V                       可配置包处理64-Byte FIFO

发射电流: 23 mA @ 13 dBm, 433.92 MHz, FSK;            不归零曼切斯特数据白化编解码

72 mA @ 20 dBm, 433.92 MHz, FSK,                     支持前向纠错

接收电流: 8.5 mA @ 433.92 MHz, FSK                    16管脚QFN3x3封装

支持超低功耗接收模式

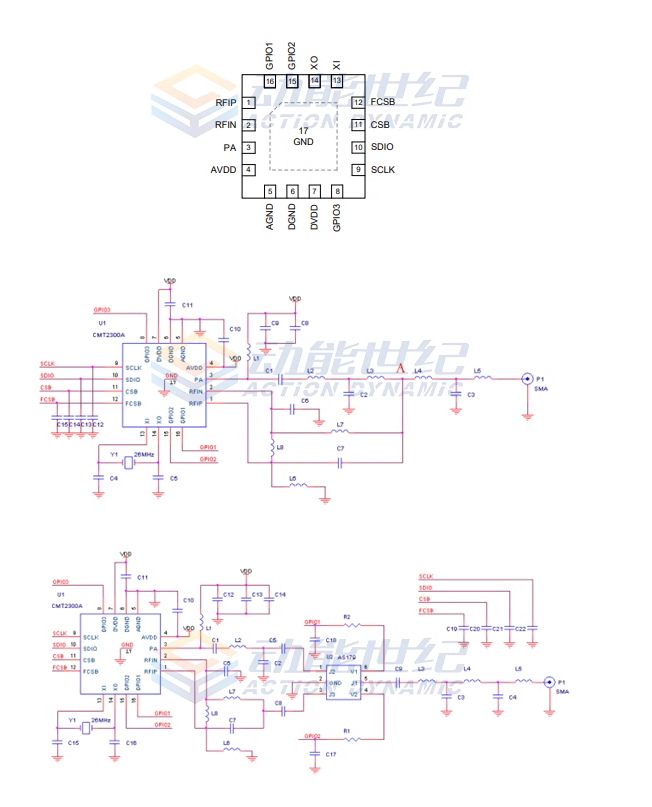

                               02功能框图

                         03应用领域
