产品概述：

AX5243是一个真正的单芯片超低功耗窄带CMOS收发器，用于27和1050 MHz的许可和未许可频段。芯片上的收发信机由一个完全集成的射频前端、调制器和解调器组成。基带数据处理是在一个先进而灵活的通信控制器中实现的，它支持通过SPI接口进行用户友好的通信。它支持任何数据速率从0.1 kbps到125 kbps的FSK, 4-FSK, GFSK, GMSK, MSK, ASK和PSK调制。

AX5243可以在-40°C到85°C的温度范围内使用1.8 V到3.6 V的电源。它消耗7 - 48毫安传输在868兆赫的载波频率，4 - 51毫安传输在169mhz取决于输出功率。在接收操作中，它在868 MHz的载波频率下消耗9 - 11 mA，在169mhz的载波频率下消耗6.5 - 8.5 mA。它还具有一个内部最低功率的全集成振荡器。在默认模式下，振荡频率为640 Hz +/- 1.5%，在快模式下为10.2 kHz +/- 1.5%。这些精度是在内部硬件被用来校准低功率振荡器和射频参考时钟之后达到的。

AX5243的特性使其成为集成到各种电池供电解决方案(如售票系统)或作为遥测应用(如传感器)的收发器的理想接口。

性能参数：

载波频率范围为27 - 1050mhz

工作频率范围宽

高灵敏度、高选择性接收机

数据速率从0.1 kbps到125 kbps和45 dB相邻信道拒绝

低功率振荡器和无线电伴流(WOR)模式

允许非常低的平均接收功率

自动频率控制(AFC)

能够在RX滤波器带宽内跟踪发射机频率

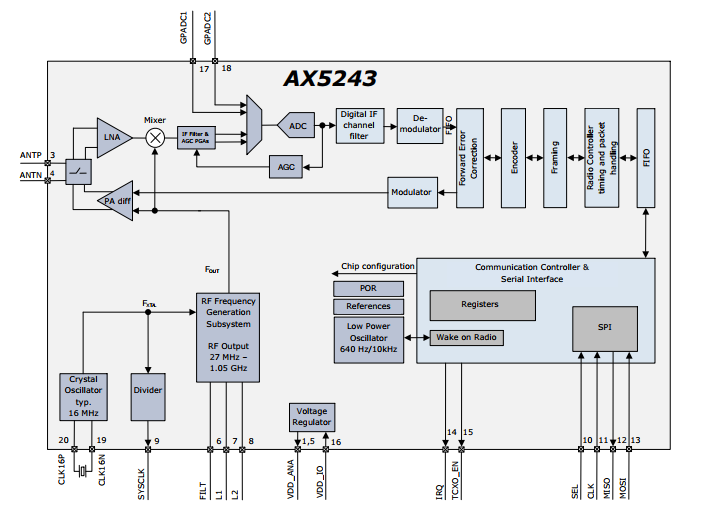

功能框图：

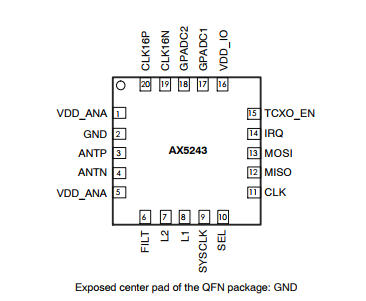

引脚图：

应用领域：

物联网

自动抄表(AMR)

安全应用

楼宇自动化

无线网络
