LLCC68是一款sub-GHz LoRa射频收发器，适用于中程室内和室内到室外的无线应用。SPI接口。引脚到引脚兼容SX1262。SX1261, SX1262, SX1268和LLCC68设计为长电池寿命，只有4.2 mA有源接收电流消耗。SX1261可以发射+15 dBm, SX1262、SX1268和LLCC68可以发 射+22 dBm,具有集成功率放大器。这些设备支持LPWAN用例的L oRa调制和(G)用例的FSK调制。 这些设备高度可配置，以满足消费者使用的不同应用需求。该设备提供与LoRa Alliance发布的LoRaWAN规范所使用的Semtech收发器兼容的LoRa调制。该无线电适用于符合ETSI EN300 220、FCC CFR47 Part 15、中国法规要求和日本ARIB T- 108等无线电法规要求的系统。从150mhz到960mhz的连续频率覆盖允许支持世界各地ISM的所有主要sub-GHz频段。

           01工作参数

LoRa和FSK调制解调器                88分贝的屏敲免疫力在1兆赫斯偏移

大链路预算(LLCC68)                                                           LoRa模式下19 dB的同信道

+22 dBm或+15 dBm PA                                                       FSK, GFSK, MSK, GMSK和LoRa调制

低RX电流4.6 mA                                                                  内置时钟恢复位同步器

集成的DC-DC变换器和LDO                                              自动通道活动检测(CAD),高速AFC

可编程比特率从1.76kbps到62.5kbps                            LoRaWAN的数据速率包括SF7到SF9的125kHz.

LoRa和300 kbps FSK                                                          SF7到SF10的250kHz和SF7到SF11的500kHz

高灵敏度:可降至-129 dBm

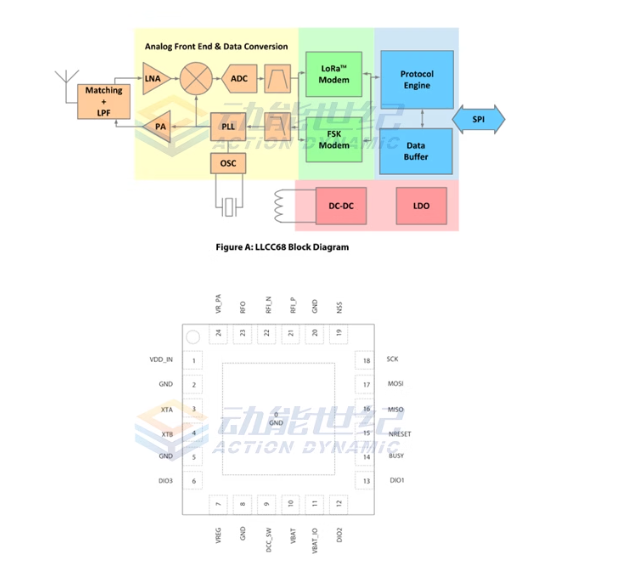

           02引脚图

       03应用领域
