疫情当下，温度计、呼吸机、监护仪、制氧机等医疗产品的生产供应至关重要，红外温度计属于

非接触式测温，它是利用物体热辐射与物体温度之间的关系来工作的。

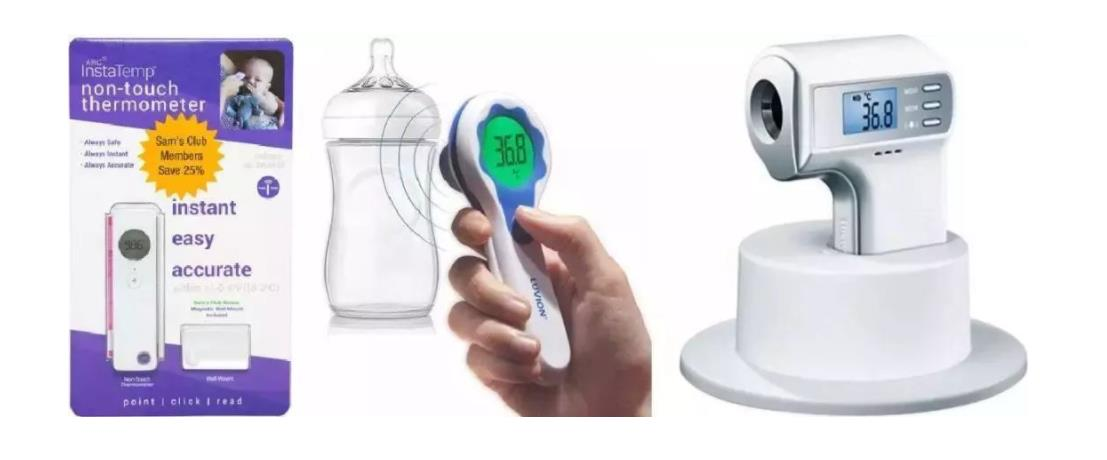

       红外测温仪是一种将红外技术与微电子技术相结合的新型温度测量仪器。与传统接触式测温仪

器相比，具有测温精度高、非接触、不影响被测对象温度场、响应速度快及稳定性好等一系列优点。

当红外额温计对准并靠近被测对象至数字接近式传感器检测的有效距离时，按下电源/测量键，并保

持若干秒，则红外额温计内部的红外传感器模块就会进行温度采集，并转化为电信号，随之将电信号

转换为数字信号，而后通过通信接口传输到单片机。单片机通过数字温度传感器采集当前环境温度对

传输的温度数字信号进行相应温度补偿处理，并把修正后的温度作为当前记录编号存储，最后语音播

报当前温度。当超过一段时间不使用，测温仪自动进入低功耗模式省电。

1 红外测温的原理

一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量，其辐射能量的大小及其波长的分布

与其表面温度有密切关系，由维恩位移定律可知，温度为 Tc,的物体，对应于波长为λ1 和λ2 的单色辐射功率之比 Z

由下式表示：

2 总体构成

由于本系统需要测量的是高温物体的表面温度，故采用比色测温方案，即利用同一被测物体在两个波长下的单

色辐射亮度之比随温度变化这一特性作为其测温原理。红外测温仪的结构组成如图 1 所示，主要由光学系统、红外

探测器、信号处理和显示输出等部分组成。光学系统完成光线的收集和视场大小的确定，红外探测器用来将聚焦在

探测器上的红外能量转换成电信号，经放大、滤波等进行信号调理，然后送至微控制器进行模数转换及信号处理，

最后再经温度补偿和标定后转换为被测目标的温度并用 LCD 显示出来。

在额温枪上应用比较常见的是红外热电堆传感器。红外热电堆传感器将吸收的红外辐射转化为热能，并把

温度变化转化成电子信号，放大显示出来。

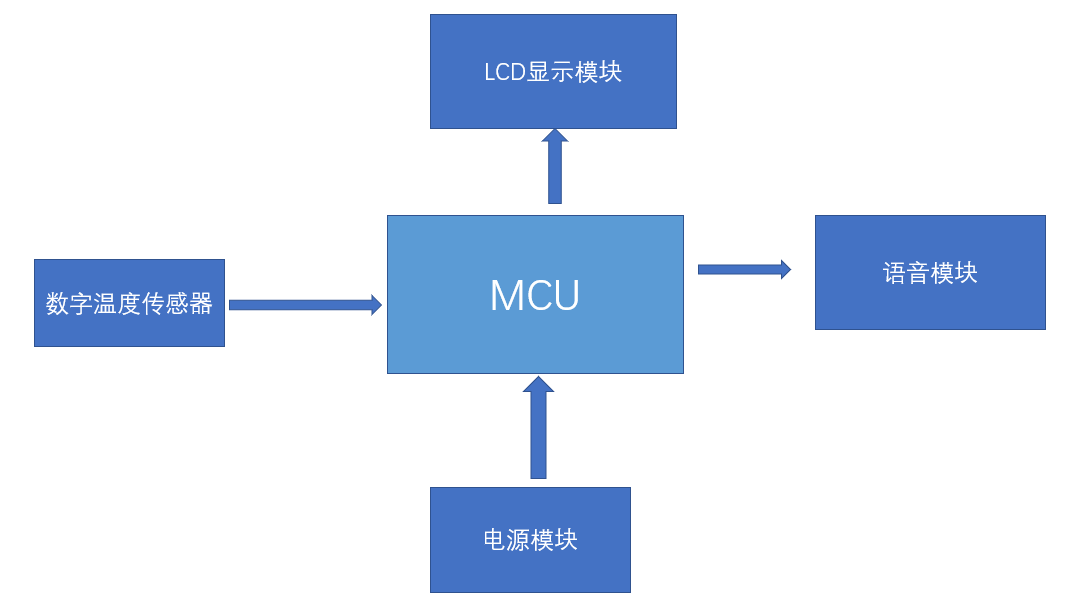

3 方案硬件框图 方案硬件框图

本非接触式红外额温枪方案由超低功耗 MCU，温度传感器，LCD 显示模块，电源模块，语音模块组成:
