DP4306F是一款高性能低功耗的单片集成收发机，工作频率可覆盖200MHz~1000MHz，集成M0核MCU，支持230 / 408 / 433 / 470 / 868 / 915频段。该芯片集成了射频接收器、射频发射器、频 率综合器、GFSK调制器、GFSK解调器等功能模块。通过SPI接口可以对输出功率、频道选择以及数据包格式进行灵活配置，并且内置CRC、FEC、自动应答和自动重传机制，可以大大简 化系统设计并优化性能。

    芯片为时分双工收发器(TDD)，接收和发送数据包需在不同时段交替进行。该芯片先将接收到的(G)FSK调制信号通过混频器混到IF频率，然后输入给后续的中频滤波器和可变增益放大器(PGA)进行滤波和放大。处理过的中频信号通过高性能的sigma-delta ADC转化为数字域。内置的DSP完成滤波、解调、自动增益控制、RSSI检测、数据包处理等功能。

    芯片内部的高精度本地振荡器LO由sigma-delta Fractional-N频率综合器实现，可同时用于接收和发射。传输的FSK数据直接调制进入sigma-delta数据流，并能被内部的高斯滤波器进行滤波以降低多余的频谱分量。

芯片内部高效率的class E功率放大器(PA)， 在+20dBm输出功率的条件下，约消耗100mA的电流。PA输出功率能在-5dBm至+20dBm范围内进行配置，配置精度约1dB。PA的开启时间可由内部自动倾斜上升曲线控制以减小PA开启时刻对芯片其它模块的干扰并降低多余的频谱扩展。

    芯片支持TX/RX开关控制和天线分集开关控制以扩展链路范围和提高性能。芯片内部集成低功耗的32KHz振荡器，可实现自动唤醒功能以降低整体方案的功耗。

    芯片内含32位ARM? Cortex?-M0+内核 MCU，宽电压工作范围的MCU。嵌入高达64Kbytes flash 和 8Kbytes SRAM 存储器，最高工作频率48MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART 等通讯外设，1路12bit ADC，5个16bit 定时器，以及2路比较器。

MCU特性

• 内核

  — 32位ARM Cortex - M0+

  — 最高32MHz工作频率

• 存储器

  —最大64Kbytes flash存储器

  — 最大8Kbytes SRAM

•  时钟系统

  — 内部4/8/16/22.12/24MHz RC 振荡器(HSI)

  — 内部32.768KHz RC振荡器(LSI)

  — 4~32MHz晶体振荡器(HSE)

• 电源管理和复位

  — 低功耗模式: Sleep和Stop

  — 上电/掉电复位 (POR/PDR)

  — 掉电检测复位 (BOR)

  — 可编程的电压检测 (PVD)

• 通用输入输出(I/O)

  — 多达18个I/O，均可作为外部中断

  — 驱动电流8mA

•  3通道 DMA控制器

•  1 x 12-bit ADC

   — 支持 最多10个外部输入通道

  — 输入电压转换范围: 0~VCC

• 定时器

  — 1个16bit高级控制定时器(TIM1)

  — 4个通用的16位定时器(TIM3/TIM14/TIM16/TIM17)

  — 1 个低功耗定时器(LPTIM)，支持从stop模式唤醒

  — 1 个独立看门狗定时器 (IWDT)

  — 1 个窗口看门狗定时器 (WWDT)

  — 1 个SysTick timer

  — 1 个IRTIM

•  RTC

•  通讯接口

  — 1个串行外设接口(SPI)

  — 2 个通用同步/异步收发器(USART)，支持自动波特率检测

  — 1 个I2C接口，支持标准模式 (100kHz)、快速模式 (400kHz)，支持7 位寻址模式

• 硬件CRC-32模块

•  2个比较器

•  唯一UID

•  串行单线调试(SWD)

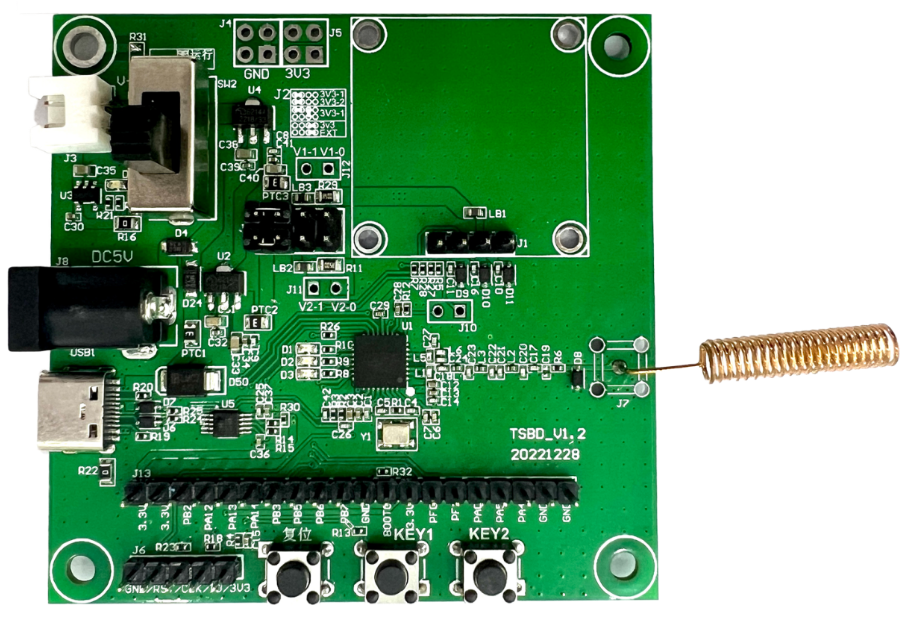

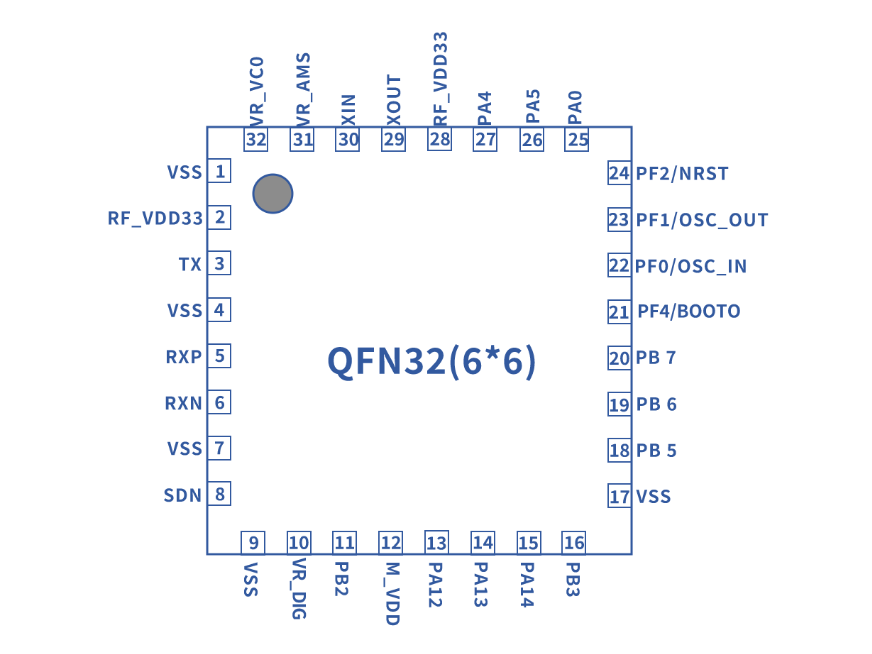

•  32 引脚 6*6 QFN 封装
