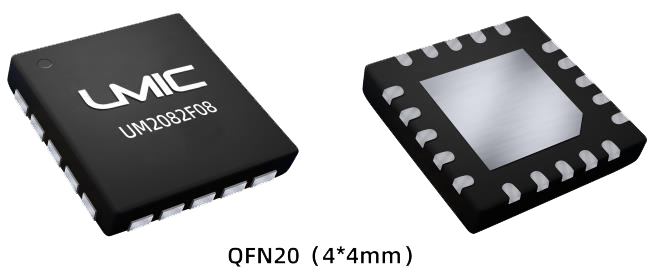

UM2082F08——超低功耗 8-bit MCU
2024-02-18
UM2082F08是基于单周期 8051内核的超低功耗8位、具有三通道低频无线唤醒ASK接收功能的 SOC芯片。芯片可检测30KHz~300KHz范围的LF（低频）载波频率数据并触发唤醒信号，同时可以调节接收灵敏度，确保在各种应用环境下实现可靠唤醒，其拥有的三个独立通道可配置成不同的唤醒模式且每个通道都具有RSSI检测功能，支持多种数据率的配置，支持曼彻斯特编码方式。此外，芯片内部集成了32KB 的 Flash、最大2KB+256B的SRAM、12位 1Msps的SAR ADC以及 UART、SPI、I2C、PWM等通用外围通讯接口。 UM2082F08具有资源高整合度、高抗干扰性能、高可靠性、低功耗设计以及极简外围器件等技术特点。内置高速时钟 ROSC、LDO 和 POR 模块，板级电路可免晶振、LDO、复位电路。低频无线唤醒采用独立的内部集成时钟信号发生器，时钟源来自内部RC振荡器（32KHz），用户无需进行外部校准就能让芯片发挥出最佳性能。支持 Keil MDK 通用集成开发环境，支持C语言和汇编语言进行软件开发。 01主要特性 低频无线唤醒（不含 MCU） - 三个独立天线通道：X/Y/Z轴 - 载波频率范围：30KHz~300KHz - 最远唤醒距离：大于10m - 接收灵敏度：<70uVrms - 数据率：1kbps~8kbps 处理器 - 8位高性能8051单片机 - 单周期指令集，系统最高主频24MHz - 0等待周期取指@0~16MHz 存储器 - RAM：Idata 256B，Xdata 2KB - 32KB eFlash 定时/计数器 - 2个16位通用定时器T0/T1，可作LPTimer用 - 1个16位低功耗定时器LPTimer，支持PWM输出 - 1个看门狗WDT 时钟 - 内部高速时钟 RCH：24MHz - 内部低速时钟 RCL：32KHz - 低频无线唤醒内部独立RC振荡器：32KHz 外围接口 - PWM：2路16位PWM输出（含 LPTimer中 1 路） - UART：2个增强型串口 UART0/UART1 - ADC：6通道12位 SAR ADC，1Msps 采样速率 - I2C：主/从模式，速率400Kbps（max） - SPI：1路，主/从模式，Mode0/1/2/3协议，最高速率12Mbps - GPIO：最大11个，内置上/下拉可配置 安全 - 硬件级防抄板设计 - 低电压检测LVD，可监控电源电压 - 掉电复位LVR，防死机设计 - 16字节全球唯一芯片序列号UID 电气参数 - 工作电压：2.0V~3.6V - 工作温度：-40°C~+85°C - ESD保护：3KV（HBM） 开发支持 - 内置Boot引导程序，支持UART下载，支持ISP和IAP应用程序更新 - 完整SDK开发包、EVB硬件开发套件 - 离线烧录器和量产工具支持 02相关图示 03应用领域 PKE无钥匙门禁系统 智能交通，智慧城市，智能家居 智能门锁，资产追踪、无线监控等智能传感器终端应用 工业物联网终端应用 玩具控制等通用控制器应用 深圳市动能世纪科技有限公司，是一家物联网核心射频芯片供应商，作为IOT行业最靠近应用层的一环，一直致力于将更好的产品推向RFID的市场和各种射频的应用领域，产品覆盖于125K, 13.56M, Sub 1G，2.4G, BLE, LoRa, ZIGBEE, WIFI以及低功耗MCU，在校讯通、物流管理、电动车防盗、人员定位等RFID领域已经占据主要地位，得到了物联网客户群的广泛认可，真正做到IoT领域一站式服务。
