产品概述：

nRF9160是一种低功耗蜂窝物联网(internet of things)解决方案，集成了ARMCortex-M33处理器具有先进的安全功能，一系列外围设备，以及一个完整的LTE调制解调兼容3GPP LTE第13版Cat-M1和Cat-NB1, 3GPP LTE第14版Cat-NB1和Cat-NB2标准。ARMCortex-M33处理器是专门为用户应用软件设计的，它提供1mb的闪存以及256kb的内存。M33应用程序处理器共享电源、时钟和外围架构采用北欧半导体nRF51和nRF52系列的PAN/LAN SoCs，保证最小的移植工作。外围设备提供多种模拟和数字功能，支持单片机实现广泛的蜂窝物联网(internet of things)应用。ARMTrustZone技术,Cryptocell310和用于系统保护和密钥管理的支持块被嵌入，以启用高级功能物联网应用需要的安全性。LTE调制解调器集成了一个非常灵活的收发器，在硬件上支持频率范围从700到2200 MHz(通过一个50?天线销),和一个基带处理器处理LTE Cat-M1 /NB1/NB2协议层L1-L3以及为应用程序提供安全套接字API的IP上层，其调制解调器由北欧半导体公司提供的免费软件支持。

性能参数：

微控制器:
● ARM? Cortex? -M33处理器
● 单线调试接口 (SWD)
● 1 MB Flash, 256 KB低漏电RAM
● ARM? Trustzone?
● ARM? Cryptocell 310
● 4路带有EasyDMA且支持主从模式的SPI接口
● 4路带有EasyDMA且支持主从模式的I2C接口
● 4路带有EasyDMA的UART接口
● 带有EasyDMA的I2S接口
● 带有EasyDMA的数字麦克风接口
● 4组带有EasyDMA的PWM
● 8通道可编程增益且带有EasyDMA功能的ADC，采样精度12-bit
● 3个带有计数模式的32-bit定时器
● 2个RTC定时器
● 可编程外设接口 (PPI)
● 32 个GPIO
● 单电源供电: 3.0 – 5.5 V
● 内部集成所有必需的时钟源
● LGA封装 尺寸: 10 × 16 x 1.2 mm
LTE调制解调器:
● 无线收发器和基带
● 符合3GPP LTE R13中Cat-M1和Cat-NB1的定义规范
● 符合3GPP LTE R14中Cat-NB1和Cat-NB2的定义规范
● 射频收发器可实现全球覆盖
● 射频收发器支持频段范围：700-2200 MHz
● 输出功率高达23 dBm
● 接收灵敏度为-108 dBm (LTE-M)
● 单端50 ?阻抗天线输出接口
● 已经过认证支持的LTE频段：
● Cat-M1
● 美国、加拿大: B4, B13
● 欧洲: B3, B20
● Cat-NB1
● 欧洲: B3, B20
● 兼容ETSI TS 102 221标准的UICC接口
● 支持DRX, eDRX和PSM三种工作模式
● 支持3GPP R13覆盖增强模式
● IP v4/v6 协议栈
● 安全套接API

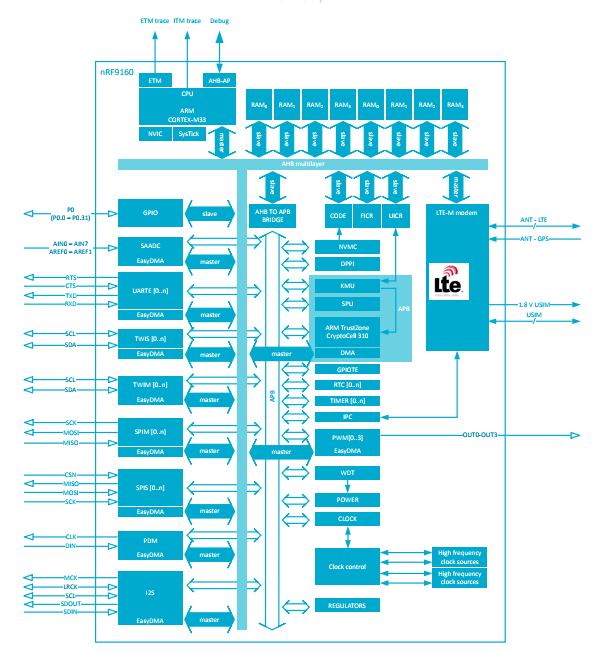

功能框图：

引脚图：

应用领域：

物流和资产跟踪

智能能源

智能楼宇自动化

智能农业

零售和监控设备

医疗设备

结语：nRF9160是一款紧凑，高度集成的系统级封装（SiP），可为各种单器件低功耗蜂窝物联网（cIoT）提供最新的低功耗LTE技术和先进的处理和安全性，并且易于使用设计。
