SI3262—高度集成的低功耗SOC芯片
2024-03-15
Si3262是一款高度集成的低功耗SOC芯片，其集成了基于RISC-V核的低功耗MCU和工作在13.56MHz的非接触式读写器模块。 MCU模块具有低功耗、Low Pin Count、宽电压工作范围，集成了13/14/15/16位精度的ADC、LVD、UART、SPI、I2C、TIMER、WUP、IWDG、RTC、TSC等丰富的外设。内核采用RISC-V RV32IMAC。 读写器模块支持ISO/IEC 14443 A/B协议，支持自动载波侦测功能（ACD）。无需外围其他电路，其内部发送器可驱动读写器天线与ISO/IEC 14443 A/B卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码 ISO/IEC 14443A/B兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A/B帧和错误检测功能(奇偶和CRC)。在ACD模式下，读写器模块大部分时间处于休眠状态，由3K RC定时唤醒，以极低功耗侦测 13.56MHz的射频场和射频卡，检测到场或卡自动产生中断唤醒MCU。侦测场和卡的功能可以单独使能。整个ACD过程不需要MCU干预。
另外，本产品提供了配套的调试开发软件和丰富的函数库，能大大降低开发门槛和缩短开发周期。
01
模块特征
MCU模块特征
内置RISC-V RV32IMAC内核；
最高32MHz工作频率；
内置4kB的SRAM；
内置32kB的嵌入式FLASH，4.5kB的NVM，至少能擦写100000次；
内置1个SPI MASTER；
内置1个I2C MASTER；
内置2个UART支持最高1Mbps；
内置2个高级TIMER，TIMER1具有4路互补PWM；
1个64位系统定时器SysTick(MTIME)，不可用于授时；
内置1个快速的高精度13/14/15/16bit ADC，集成1.2V高精度基准；
宽ADC输入电压范围：0~4.8V，最大输入电压不得高于VDD_MCU电压；
ADC支持10个输入通道，其中8个可用于外部外部电压测量；
内置低压检测模块；
最多支持15个GPIO，支持外部中断；
集成电容式触摸检测模块TSC，最大支持15个通道；
PA10可用作BOOT配置；
内置硬件看门狗；
内置1个RTC，可用于授时；
内置1个WUP；
支持4种低功耗模式，最低功耗小于0.6uA（看门狗工作）；
内置32位真随机数发生器；
支持cJTAG 2线调试接口；
工作电压范围：1.8~5.5V。
读写器模块特征
高度集成的模拟电路，解调和译码响应；
带缓冲的输出驱动器，使用最少的外围元件与天线连接；
支持ISO/IEC 14443 A/B；
读写器模式的操作距离取决于天线的尺寸和圈数,典型操作距离为50mm；
支持ISO/IEC 14443 A/B更高速率通信，最高达848kBd；
支持的主机接口：
-SPI接口，速率高达10Mbits/s；-I2C接口，快速模式速率达400kBd，高速模式速率达3400kBd；
-串行UART，速率达1228.8kBd；
64字节FIFO；
灵活的中断模式；
低功耗硬复位功能；
支持软掉电模式；
集成可编程定时器；
27.12MHz内部振荡器；
电源电压2.5V-3.6V；
集成CRC协处理器；
可编程I/O管脚；
支持ACD模式：
-ACD模式支持自动检测13.56MHz射频场和射频卡
-ACD过程不需要MCU干预
-OSC起振失败监测功能
其他特征
超低功耗，最低功耗达1.7uA（MCU模块处于掉电模式，读卡器模块处于硬掉电模式）；
典型ACD模式功耗为4.1uA（MCU模块处于掉电模式，读写器模块寻卡时间间隔为500ms）；
工作温度范围-40~85℃；

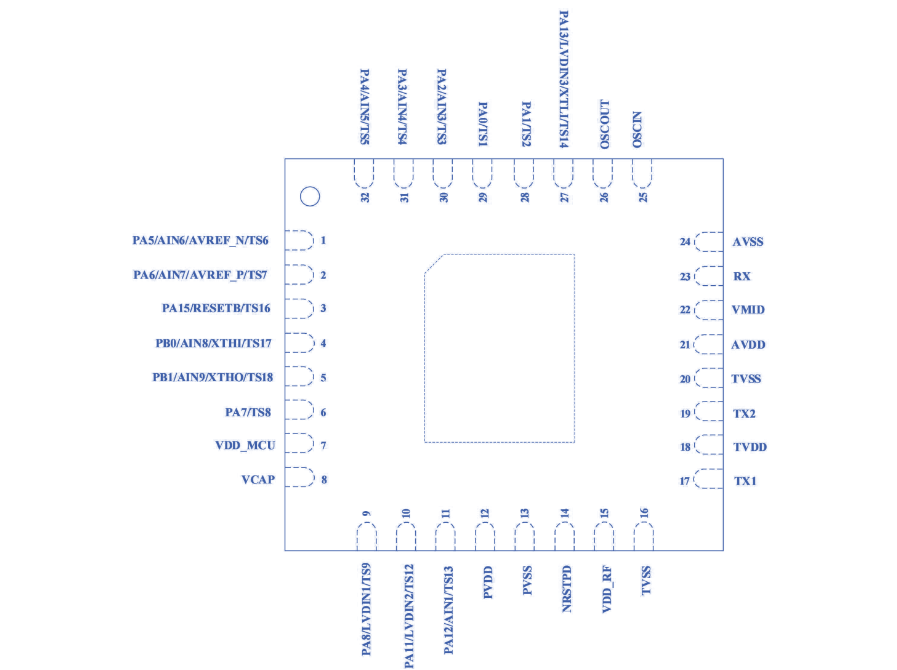

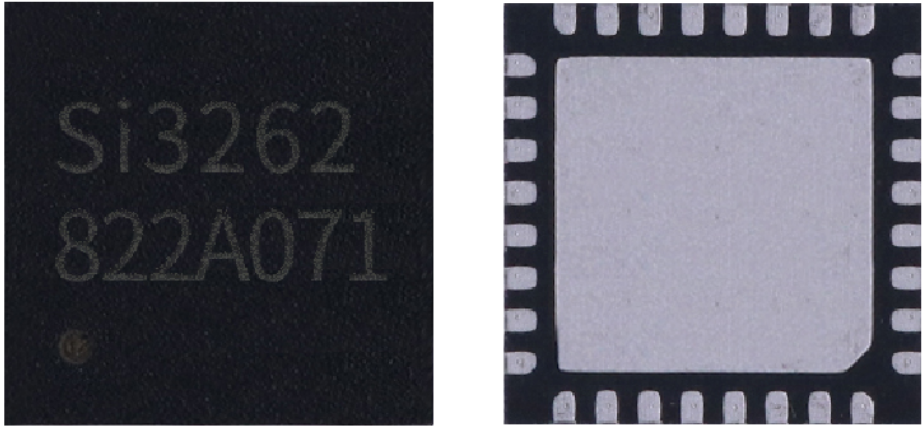

支持QFN0505-32L封装；
极少外围器件，降低系统应用成本；
配套有成熟的开发调试软件和丰富的函数库，能大大降低开发门槛和缩短开发周期。

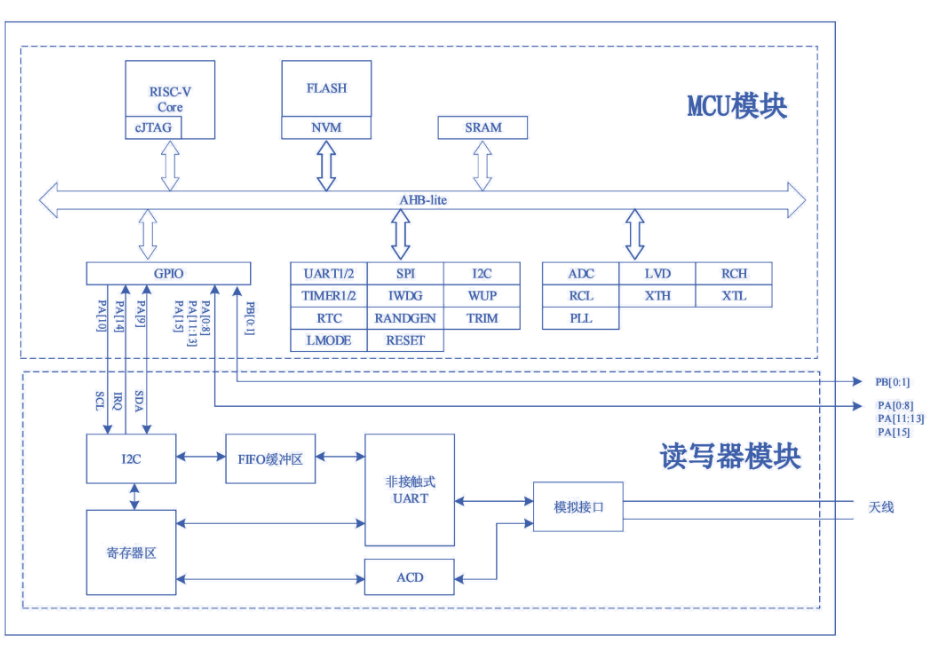

02相关图示

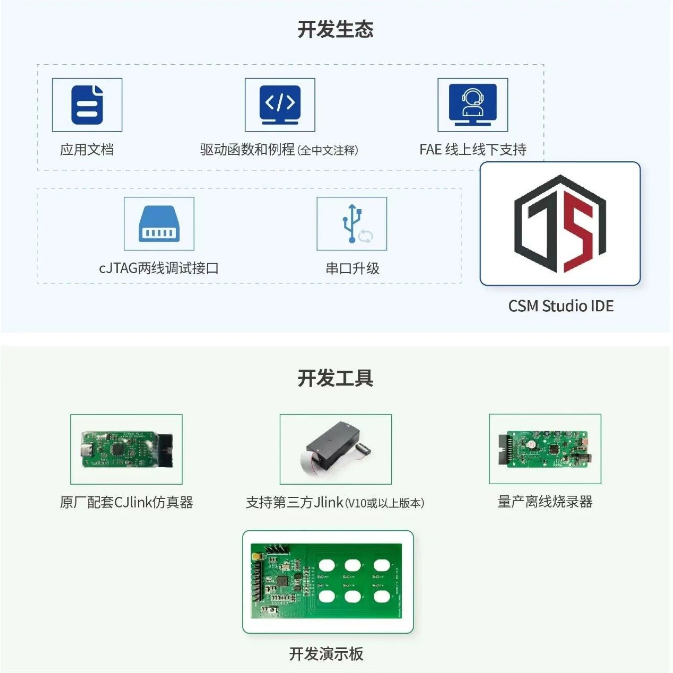

03相关支持
