UM2080F32是基于ARM Cortex-M0+内核的超低功耗、高性能的、单片集成(G)FSK/OOK无线收发机的32位SoC芯片。UM2080F32工作于200MHz~960MHz范围内，支持灵活可设的数据包格式，支持自动应答和自动重发功能，支持跳频操作，支持FEC功能，同时内部集成了完整的射频接收机、射频发射机、频率综合器、调制解调器，用户只需配备简单、低成本的外围器件就可以获得良好的收发性能。此外，UM2080F32 内部还集成了CAN、12位SAR ADC、UART、 SPI、 QSPI、I2C 等通用外围通讯接口，ADC、OPA、 比较器等传感获取接口，以及LPTIMER、WDT等超低功耗模块接口，并内置RC高频和低频振荡器。

芯片系统采用了独特的低功耗设计技术，具有高整合度、高抗干扰、高可靠性和超低功耗等技术特点。支持Keil MDK集成开发环境，支持C语言和汇编语言进行软件开发。

                      01工作参数

Sub-1GHz射频收发器                           -97dBm @ 300kbps

-频率范围: 200MHz~960MHz                 -接收电流(FRF=433.92MHz)

. 调制方式: (G)FSK， 00K                   BUCK模式: 6.5mA

-数据率: 0.1~300Kbps                           非BUCK模式: 12mA

支持NRZ、曼彻斯特、数据白化、FEC             关断电流: <10nA

-自动应答/自动重传                    超低功耗电源管理系统

-支持RSSI, 1dB检测精度                        - 1.1μA @3.0V DeepSleep+RTC模式，RCL

- AGC/AFC                        运行I0、SRAM以及寄存器数据保持

-可配置包处理机及128- Byte TX/RX FIFO           0.48μA @3.0V Stop模式，所有时钟停

-发射功率: -20dBm ~ +20dBm               停止，I0、SRAM以及寄存器数据保持

. 发射功耗(FRF=433.92MHz BUCK模式)           127μA/MHz @3.0V @32MHz Active模式

16mA @ 10dBm                    -低功耗模块LPTimer、RTC、 WDT

22mA @ 13dBm                    内置ROSC/LDO/POR，可免晶振/LDO/复

45mA @ 17dBm                    位电路I处理器

-接收灵敏度(FRF=433.92MHz)              32 ARM Cortex-M0+,系统最高主频32MHz

-130dBm @ 0.1Kbps                  单周期硬件乘法器

-120dBm @ 1.2kbps                  - 0等待周期取指@0~32MHz

-113dBm @ 10kbps                  -指令效率1.11 DMIPS/MHz @Dhrystone

-103dBm @ 100kbps

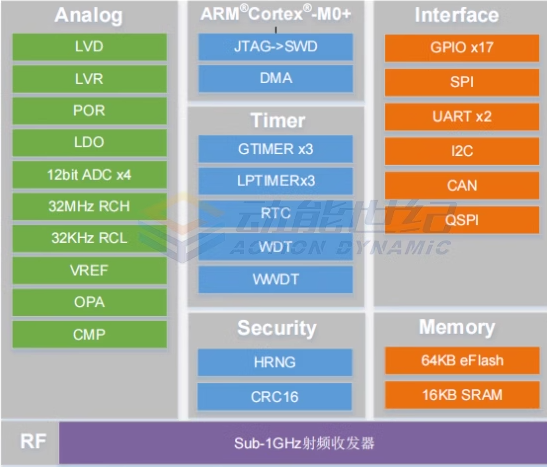

         02功能框图

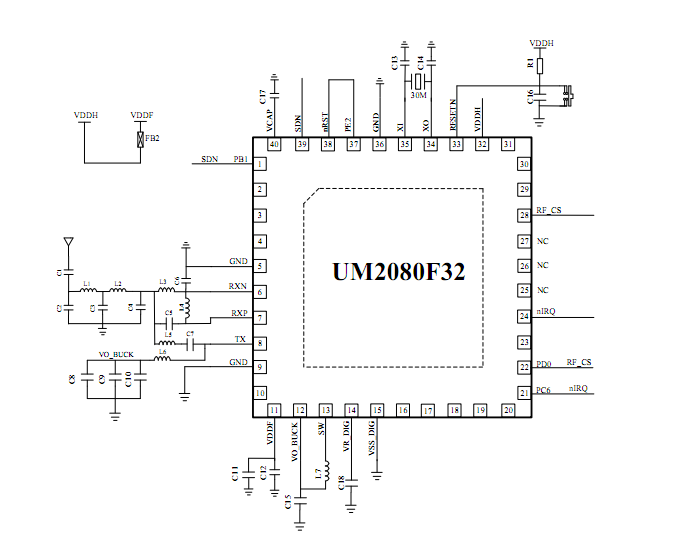

         原理图

                     03应用领域

无线测温

养老院人员定位

无线集抄
