众所周知，在IOT的市场应用中，从通信协议细分的话，有SUB-1G，2.4G，3G, 4G，以及最新推出的5G，虽然5G通信协议已经在崭露头角，但是不同的通信协议在不同的应用领域之中还是占据着一定的重要地位，还不能被新的协议完全取代。在之前的文章中，小编也说过了部分的通信协议，在此不作一一细说了。言归正传，今天要说的主角是SUB-1G的TI品牌的CC1101的工作原理。

产品概述：

CC1101是一款低成本的低于1ghz的收发器，专为低功耗的无线应用而设计。该电路主要用于ISM(工业、科学和医疗)和SRD(近程设备)的315、433、868和915 MHz频段，但可以很容易地在300-348 MHz、387-464 MHz和779-928 MHz的其他频段上进行编程。射频收发机集成了一个高度可配置的基带调制解调器。调制解调器支持各种调制格式，并具有可配置的数据速率高达600kbps。CC1101提供广泛的硬件支持，包括包处理、数据缓冲、突发传输、清晰的信道评估、链路质量指示和无线电唤醒。CC1101的主要工作参数和64字节的收发fifo可以通过SPI接口进行控制。在一个典型的系统中，CC1101将与一个微控制器和一些额外的无源元件一起使用。CC1190 850-950 MHz范围扩展器可与CC1101用于远程应用，以提高灵敏度和更高的输出功率。

引脚图:

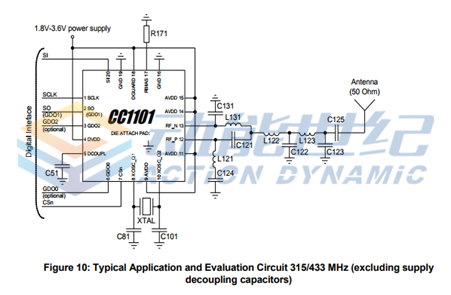

应用原理图：

应用领域：

无线报警和安全系统

工业监控

无线传感器网络

自动抄表

家居及楼宇自动化

结语：今天关于TI CC1101学习笔记：工作原理简单入门就说到这里，从以上的参数分析，我们也知道CC1101是一款低于1GHz设计旨在用于极低功耗RF的应用。其主要针对工业、科研和医疗(ISM)以及短距离无线通信设备(SRD)。CC1101可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。CC1101在代码、封装和外引脚方面均与CC1100兼容，可用于全球最为常用的开放式低于1GHz频率的RF设计。
