ASR6505是一个通用的L oRa无线通信芯片组，集成了LoRa无线电收发器，LoRa调制解调器和一个8位CISC MCU。MCU采用先进的STM 8位核心，运行频率为16MHz。LoRa无线电收发机的频率覆盖范围为150兆赫至960兆赫。LoRa调制解调器 支持L PWAN用例的LoRa调制和遗留用例的(G)FSK调制。LoRa的无线通信模块由ASR6505设计,提供超长距离和超低功耗的通信LPWAN应用程序。ASR6505可以达到高灵敏度超过140dBm和发射功率高于+ 21 dbm。这使得它适合在远程L PWAN中使用，并且具有很高的效率。封装是非常小的尺寸，8mm x 8mm,总共有68个引脚

               01产品特性

l SX1262 + STM8L152集成                     30x可配置GPIOs, 1xI2C, 2xUART,

l 封装小:8mm x 8mm x 0.9mm, QFN68pin                                                 lxSWIM, 1xSPl, 3xADC

l LoRa收音机和劳拉调制解调器             液晶显示器驱动程序:2/4/8 COM

l 频率范围:150MHz ~ 960MHz                  最多24段

l 最大功率+21dBm恒定射频输出                16mhz哈佛架构CPU

l 高灵敏度:低至140dBm                4-Channel DMA引擎

l 深度睡眠模式电流与RTC: 2uA             嵌入式12位1Msps SAR ADC

l TX模式电流@17dBm: 50mA,              嵌入式2 x12-bit DAC

l @14dBm: 40mA                   嵌入式2x低功耗比较器

l RX模式电流:10mA                       96位芯片ID

l 在LoRa调制模式下，可编程比特率高         32.768kHz外部手表晶体振荡器

达62.5kbps                           1-16MHz外接晶振，用于单片机(可选)

l 可编程比特率高达300kbps在(G)FSK调制模式       用于LoRa无线电的32MHz外部晶体振荡器

l 嵌入式内部低频(38kHz) RC振荡器

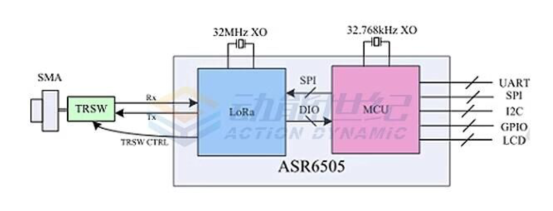

                                                                             02功能框图

                     03应用领域
